  • K50系列二爪楔式动力卡盘 产品名称:K50系列二爪楔式动力卡盘

    本产品适用于加工各种异型零件,尤其适用于阀门类零件的加工,可以根据用户要求提供各种卡爪。

    The K50 series chucks are designed fo...[产品详情]

  • 液压立式动力卡盘 产品名称:液压立式动力卡盘

    本产品适用于钻铣类加工,具有夹紧迅速、使用方便、性能可靠等特点,多在立式加工中心和其他钻铣类机床上使用,可按用户要求设计...[产品详情]

  • K61系列两爪通孔动力卡盘 产品名称:K61系列两爪通孔动力卡盘

    本产品适用于加工各种异型零件,可以根据用户要求提供各种卡爪。

    The K61 series chucks are designed for processing irregular shape components ,w...[产品详情]

  • K55系列高速大通孔楔式动力卡盘 产品名称:K55系列高速大通孔楔式动力卡盘

    K55系列高速大通孔楔式动力卡盘具有大通孔、转速高、性能可靠等特点,是全功能数控车床的较佳选择。

    K55 series high speed wedge typ...[产品详情]

  • K52系列通孔楔式动力卡盘 产品名称:K52系列通孔楔式动力卡盘

    K52系列通孔楔式动力卡盘是为数控车床配套而设计的,具有通孔和转数适中、夹紧力损失小、盘体悬伸短、重量轻等特点。

    K52 ser...[产品详情]

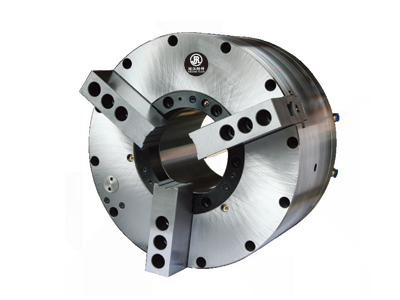

三爪动力卡盘

主营产品:液压卡盘回转气缸

三爪动力卡盘使用日久会出现同轴度降低及喇叭口现象,直接影响加工精度及装夹可靠性。实践证明,用以下介绍的方法进行修正,简单而且实用,效果十分的显著,大家不妨一试。 以正爪三爪动力卡盘为例,先用外夹的方式夹紧一段适当直径的圆棒,开动机床,车削卡爪的外圆部分。然后用内撑的方式夹持一环形件,开动机床,车削卡爪的内圆部份以及端面。显然,这样就能明显提高加工后的卡爪内圆与机床主轴的同轴度并消除喇叭口现象,获得较高的精度,达到修正的目的。具体应用时尚需注意以下几点:
  圆棒的外圆以及环形件的内圆需经事先加工并具有一定的精度。且圆环体设备的内径是不宜过小的,否则会使我们的卡爪面凹弧大深,在夹持大直径的工件时易损伤我们的工件表面,须引起重视。
  由于卡爪与三爪动力卡盘体的滑槽之间不可避免存在间隙,而且在修正时卡爪的受力方向与实际工作时的受力方向恰好相反,所以修正后的三爪动力卡盘在使用时反而会出现喇叭口现象。故在修正的时候我们应将卡爪内的圆预加工成有的是一定锥度的反向喇叭口(属于内大外小那种),调整的锥度值可通过试验进行确定,这一点是成败的关键。
  因卡爪硬度较高,又系断续切削,所以修正时切削深度以及走刀量要小,切削的速度也不宜太高。刀具的材料较好采用硬质合金。若能在拖板上装一小型动力头,采用砂轮磨削修正则效果会更佳。
  第一步要求切削卡爪外圆的目的是为了建立一个良好的基准,以提高修正的精度,这一步较好不要省。
  本方法也可用于修正新三爪动力卡盘因安装不当或其它原因而引起的误差,以提高加工精度。
  对反爪也可用同样的原理进行修正。
